插入式熱式流量計的應用范圍
發布時間：2021-05-31 00:13:12
插入式熱氣質量流量計應用范圍, 氧、氮、氫、氯、多組分氣體測量（乙炔氣除外）,高爐煤氣、焦?fàn)t煤氣測量,煙氣測量,沼氣和水處理中的曝氣和氯測量,壓縮空氣測量,天然氣、液化氣、火炬氣等的流量測量,發電廠高爐一、二次風流量測量,地下通風或排氣系統的流量測量
插入式熱氣質量流量計的應用范圍熱氣質量流量計是基于吸收熱量的速度與質量流量直接相關的原理。
儀器的傳感器由兩個參考熱電阻（鉑RTD）組成。一個是質量速度傳感器T1，另一個是測量氣體溫度變化的溫度傳感器T2。
當兩個RTD放置在被測氣體中時，傳感器T1被加熱到高于氣體溫度的恒定溫差，而另一個傳感器T2被用來感測被測氣體的溫度。
隨著氣體質量流量的增加，氣流帶走更多的熱量，傳感器T1的溫度降低。為了保持T1和T2之間的恒定溫差，T1的加熱功率將增加。根據熱效應定律。
流速越大，與熱阻接觸的分子越多，吸收的熱量就越多。吸熱量與某種氣體的分子數、熱特性和流動特性有關。加熱功率P，溫差△ t（T1-T2）與質量流量Q有一定的數學關系P△ t=K1+k2f（q）K3K1、K2和K3是與氣體物理性質有關的常數
熱式氣體質量流量計不同于其他氣體流量計。它不需要壓力和溫度校正。它直接測量氣體的質量流量。
它是一個真正的直接質量流量計。一個傳感器可以測量從很低到很高的質量流量
特點; 測量氣體質量流量，無需溫度和壓力補償,流量范圍：0.1nms~100nms,無壓力損失，適用于橫截面積已知的任何形狀管道,耐腐蝕傳感器，適用于測量腐蝕性氣體,全容積程段專家算法，特別適用于大口徑計量，保證計量精度，適用于貿易結算,能很好地完成工藝管道的檢漏和設備工作,工程量很小。由于采用插件式結構，可在線安裝維護.基礎儀表可現場顯示和報警控制

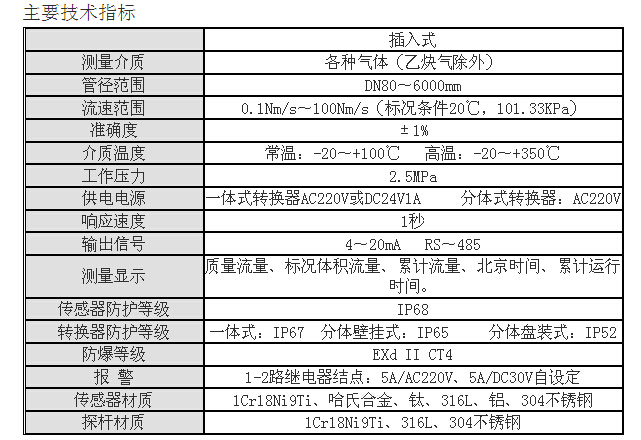

主要技術指標
產品組成
熱式氣體質量流量計由一體式流量轉換器、流量傳感器組成。
按流量傳感器的型式分為：插入式和管段式熱式氣體質量流量計。
插入式傳感器：可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1、1/2 寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，*后將傳感器安裝在閥門上并將傳感器插入到管內中心（傳感器的插入位置出廠時已確定）。
如果管道材質不能焊接（如鑄鐵、PVC、玻璃鋼、水泥等），可以用我公司生產的專用卡具，將傳感器固定在管道上。插入式傳感器適用管道直徑：DN80～6000mm（更大管徑訂貨時說明）
