         液位顯示控制儀是指通過機械式或電子式的方法來進行高低液位的控制，可以控制電磁閥、水泵等，根據客戶要求  液位顯示控制儀設定介質高低位報警遠傳信號報警，液位，壓力，溫度報警 一箱一控，一箱多控  無線遠傳數據  全能實現。從而來實現半自動化或者全自動化，方法有

多種，根據選用不同

的產品而不同。液位自動控制器工作原理：電路簡單易制，無需調試，可用于各種工礦儲液池的液位檢測與控制。

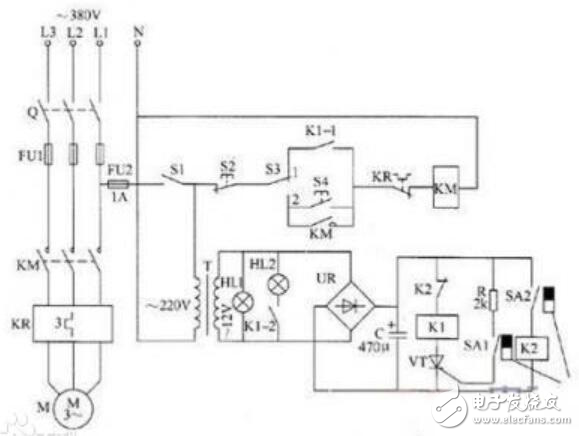

該液位動控制 器電路由電源電路和液位檢測控制電路組成


         液位顯示控制儀當液位下降、較久磁鐵降至SA2以下時，SA2的觸頭斷開，使K2釋放，K2的常閉觸頭又接通，但此時K1和KM仍處于截止?fàn)顟B(tài)，直到液位又降至SAI處、SA1的觸頭接通時，VT再次導通，K1和KM吸合，M又通電工作。以上工作過程周而復始地進行，即可使受控液位

保持在

高液位與低液。 位之間，從而實現了液位的自動控制。

　　電源電路由刀開關Q、熔斷器FU1、FU2、電源開關S1、電源變壓器T、整流橋堆UR和濾波電容器C組成。整流橋堆在很多電路中都起到了重要的作用。液位檢測控制電路由干簧管SA1、SA2、繼電器K1、0、晶閘管VT、電阻器R、交流接觸器KM、熱繼電器KR、控制按鈕S2、S4和


手動/自動控制開關S3組成。HL1和HL2分別為電源指示燈和工作指示燈。接通刀開關Q和電源開關S1，相線L1端和中性線N端之間的交流220V電壓經T降壓后產生交流12V電壓，作為HL1和HL2的工作電壓，同時還經UR整流及C濾波后，為液位檢測控制電路提供12V直流工作電壓。

　　
SA1為低液位檢測與控制用干簧管，SA2為高液位檢測與控制用干簧管。在受控液位降至低液位時，安裝在浮子上的較久磁鐵靠近SA1，SA1的觸頭在較久磁鐵的磁力作用下接通，使VT受觸發導通，K1通電吸合，其常開觸頭K1-1和K1-2接通，使HL2點亮，KM通電吸合，電動機M通電工

作，驅動液泵向儲液池內加液。浮子隨著液位的上升而上升，使較久

磁鐵離開SA1，SA1的觸頭斷開，但VT仍維持導通狀態。直到液位上升至設定的高液位、較久磁鐵靠近SA2時，SA2的觸頭接通，使K2通電吸合，K2的常閉觸頭斷開，使K1釋放，VT截止，K1的常開觸頭K1-1和K1-2斷開，HL2熄滅，KM釋放，M斷電而停止工作。
