電阻遠傳壓力表

一、電阻遠傳壓力表用途說明電阻遠傳壓力表適用于測量對銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置滑線電阻式變送器，故可把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中···

訂購熱線：181-5507-8261

產品詳情

一、電阻遠傳壓力表用途說明
電阻遠傳壓力表適用于測量對銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置滑線電阻式變送器，故可把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測的遠距離控制。此外，電阻遠傳壓力表能夠就地指示壓力，以便于現場工藝檢查。
二、電阻遠傳壓力表主要技術指示
1、精度度等級：1.6級；
2、發送器起始電阻值：3～20Ω；
3、發送器滿度點電阻值：340Ω～400Ω；
4、發送器接線端①②外加電壓不大于6V；
滑線電阻式發送器接線圖
使用環境條件：-40～60℃，相對濕度不大于85%且振動和被測(控)介質的急劇脈動應對儀表正常工作無明顯影響。
濕度影響：使用溫度偏離20±5℃時。其溫度附加誤差不大于0.4%/10℃

三、電阻遠傳壓力表結構原理
電阻遠傳壓力表由一個彈簧管壓力表和一個滑線電阻式發送器等組成。
儀表機械部分的作用原理與一般彈簧管壓力表相同于電阻發送器設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪產生偏傳時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。

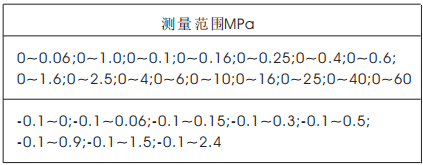

四、測量范圍
