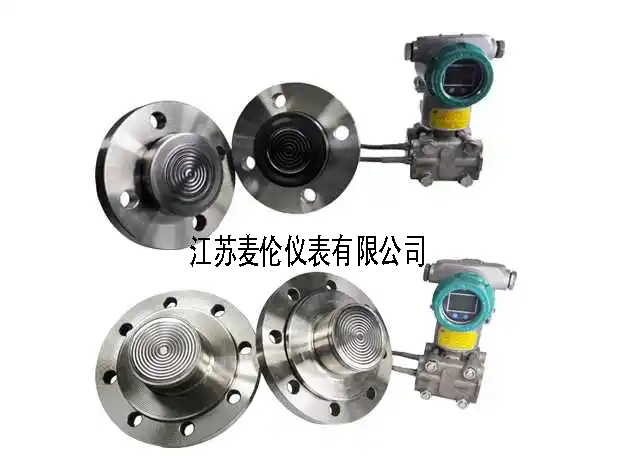

單法蘭變送器

發布時間：2022-07-29 23:43:51

液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離隔膜與液體介質直接接觸，無需用壓力管引出正壓側，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕性介質的液位、壓力和密度，然后將其轉換為4～20ma直流信號輸出

單法蘭液位變送器可以測量各種容器的液位精度和密度，包括平法蘭和插入式法蘭，適用于測量高粘度介質或懸浮液。tn3851lt單法蘭液位變送器的安裝法蘭標準為ANSI。法蘭規格為3“和4”，法蘭等級為150Lb（2.5MPa）和300lb（5.0mpa）。法蘭安裝尺寸見下圖。如果用戶采用gb9116-88標準，則dn=80100，pn=2mpa，請說明。

由于隔離隔膜很薄，是耐腐蝕性的薄弱環節，因此液體接觸隔膜的材料包括316L、哈氏合金C-276、蒙耐爾、鉭等，可適用于不同場合的防腐要求，并可根據測量的介質濃度、濕度、溫度、溫度等合理選擇，適用于附錄中給出的耐腐蝕性參考表的壓力和其他參數。例如，具有防腐結構的變送器可用于腐蝕性場合。如果用戶未指定，供貨采用3“150Lb安裝法蘭和液體隔膜材料316L。tn3851lt單法蘭液位變送器的安裝法蘭標準為ANSI，法蘭規格為3”和4”，法蘭等級分為

150Lb（2.5MPa）和300lb（5.0mpa）法蘭安裝尺寸見下圖。如果用戶采用gb9116-88標準，則dn=80100，pn=2mpa，請說明。潤濕隔膜材料包括316L、哈氏合金C-276、蒙耐爾、鉭等。如果用戶沒有指定，則應使用3〃150Lb安裝法蘭和潤濕隔膜材料31供應單法蘭液位變送器

單法蘭液位變送器的外部尺寸圖

法蘭尺寸	螺栓孔
尺寸	規格	直徑	A	B	C	數目n	直徑d	分布直徑d1
3"	1501b	190	30	66	127	4	19	152
4"	1501b	228	30	89	157	8	19	190
3"	3001b	210	35	66	127	8	22	168
4"	3001b	254	38	89	157	8	22	200

型號命名方式

TN3851LT	單法蘭液位變送器(*大工作壓力2.5MPa)
	4	0-4~40KPa
5	0-40~250KPa
6	0-0.16~1.0MPa
	代碼	輸出
N	普通模擬型:(輸出:4~20mA)
G	常規智能型:(輸出:4~20mA)
S	標準智能型:(輸出:4~20mA帶HART總線協議)
Z	數字化智能型:(輸出:4~20mA全數字化傳感器，自帶通訊鍵盤)
	代碼	公稱直徑尺寸	插入筒長度	高壓側隔膜片材料
A0	80	平	316LSST
A2	80	50	316LSST
A4	80	100	316LSST
A6	80	150	316LSST
B0	100	平	316LSST
B2	100	50	316LSST
B4	100	100	316LSST
B6	100	150	316LSST
C0	80	平	哈氏C-276
C2	80	50	哈氏C-276
C4	80	100	哈氏C-276
C6	80	150	哈氏C-276
D0	100	平	哈氏C-276
D2	100	50	哈氏C-276
D4	100	100	哈氏C-276
D6	100	150	哈氏C-276
E0	80	平	鉭
F0	100	平	鉭
	代碼	安裝法蘭
A	3〞150lb	碳鋼鍍鋅
B	4〞150lb
C	3〞300lb
D	4〞300lb
	代碼	結 構 材料
法蘭和接頭	排氣/排液閥	隔離膜片	灌充液體
22	316不銹鋼	316不銹鋼	316不銹鋼	硅油
23	316不銹鋼	316不銹鋼	哈氏合金C
24	316不銹鋼	316不銹鋼	蒙乃爾
25	316不銹鋼	316不銹鋼	鉭
33	哈氏合金C	哈氏合金C	哈氏合金C
35	哈氏合金C	哈氏合金C	鉭
	代碼	選項
M1	0-****線性指示表
M2	LED數字顯示表
M3	LCD顯示器
C0	1/2-14NPT錐管內螺紋接頭
C1	1/2-14NPT引壓接頭后部焊接引壓管Ф14
C2	丁字形螺紋接頭M20×1.5
d	隔爆型dⅡBT4
i	本安型iaⅡCT

主要特點；無需任何專用工具；調整方便：零位和量程兩個電位器可以在液位檢測的有效范圍內任意轉移零點或改變量程任意，且兩個調整互不影響；**使用；適用于高溫、高壓、強腐蝕等介質的液位測量折疊和編輯本節的技術指標；輸出信號：4～20ma直流雙線系統（模擬）；數字信號疊加在雙線系統的4～20ma直流信號上，線性或方形輸出由用戶選擇。（SMART）；電源：12～45v DC（詳見負載特性圖）；負載特性：；量程比：10:1或100:1電源影響：<0.005%輸出程V；負載影響：當電源穩定時，沒有負載影響；測量精度：調整量程1%，?.2（標準精度為?.2%。如果您選擇其他精度，請在訂購和選擇）

阻尼時注明：通?？梢栽?.1到16秒之間進行調整。填充惰性液體或使用遠程傳輸裝置時，時間常數將增加；啟動時間：<2秒，無需預熱；工作環境：環境溫度-29～93℃（模擬放大器）-29～75℃（數字智能放大器）29～65℃（帶顯示儀表）環境濕度0～95%；保護特性：保護容量ip65；防爆類型：防爆Exd II bt4-6；本安Exia II ct5；靜壓影響：DP零位誤差：對于14MPa，

折疊并編輯本節的選擇標準

JSML-11513351lt法蘭液位變送器的安裝法蘭標準基于ADSI，法蘭有3”和4”規格，法蘭等級為150Lb（2.5MPa）和300lb。如果用戶采用gb9116-88s標準，則dn=80100，pn=2mpa，請注明

● 測量范圍

差壓：0-6.2-690kpa

靜壓：2.5MPa
