變送器的遷移可提高準確度
發布時間：2022-06-29 10:18:50

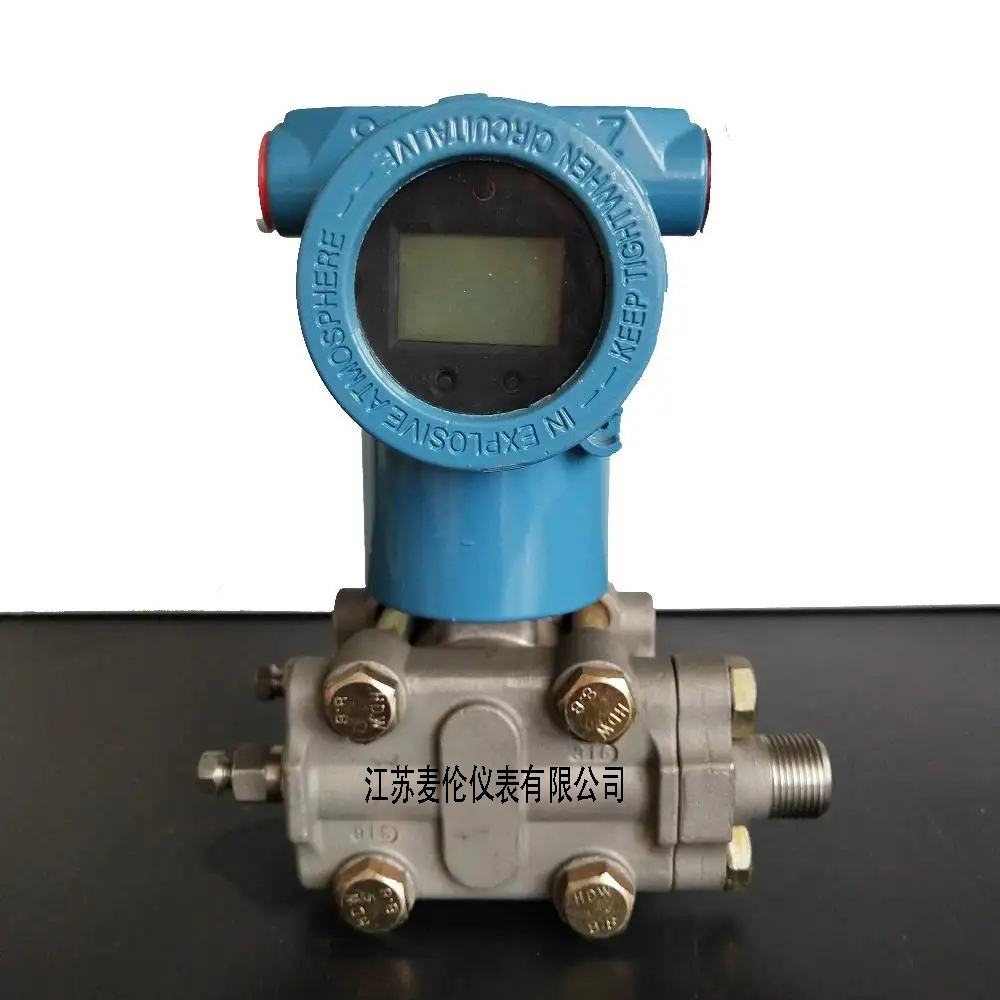

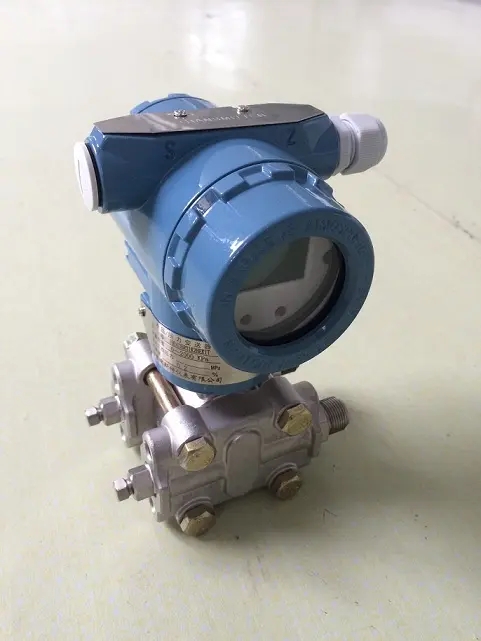

用差壓變送器測量液位是*常用的方法，測量中使用了變送器的遷移功能。
測量高位水箱水位，相關參數：水位測量范圍h=1200mm，*低水位與變送器正壓室中心線的垂直距離H=16000mm，水的密度近似為ρ=1g/cm³，因?yàn)楦呶凰鋬?nèi)沒有壓力，所以初步按開式容器的液位測量方案，計算如下：測量范圍：△P=hρg，約等于12kPa。正遷移：A=Hρg，約等于160kPa。
遷移后的測量范圍為：A~A+△P=160~172kPa。可選擇測量范圍為0~180kPa的差壓變送器。然而，當將160kPa的正遷移與12kPa的范圍進行比較時，問題就出現了。變送器輸出電流的變化會很小，不能滿足測控精度的要求。為了保證測量精度，可以考慮盡量減少正遷移量。
選項包括：1.將變送器安裝在高位水箱附近，縮短H距離，減少正遷移量。目的，但水槽設計沒有接入平臺，想法行不通。2.在低水位與變送器正壓室中心線的垂直距離H處，想辦法抵消水柱的靜壓，即在低水位處加一個單室平衡容器。玻璃水位計上壓力口。導壓管與變送器的負壓室相連，單室平衡容器和導壓管內裝滿水。
計算如下：測量范圍：△P=hρ，約等于12kPa。正遷移：-B=Hρ，約等于-12kPa。遷移后的測量范圍為：B~-B+△P=-12kPa~0。可選擇測量范圍為0~36kPa的差壓變送器。由于變送器正負壓導管H段靜壓相互抵消，只需測量h=1200mm的水位變化即可。
將變送器的量程負移至-12kPa~0。由上可知，負遷移方案的發射器范圍只有0~12kPa，與0~180kPa的正遷移方案的發射器范圍相比，發射器的范圍已大大縮小。在相同的精度水平下，小量程的分辨率和測量精度肯定優于大量程。 ，滿足測控要求。可見，正確應用測量方法和變送器的傳遞函數，可以使變送器發揮更大的作用，取得滿意的效果。因此正確應用變送器偏移可以提高測量精度。
結論：確實，差壓變送器的遷移可以適當?shù)靥岣邷y量的準確性。
