磁翻板液位計的檢定及校準
發布時間：2022-06-01 23:58:10
磁翻板液位計是一種在各個領域具有高頻液位顯示和預警功能的測量儀器。由于其安裝方便、指示明顯、數據傳輸遠程等特點，得到了**的應用。然而，與其他類型的儀器相比，精度并不高。由于其結構簡單，其計量檢定或校準沒有得到應有的重視。即使液位計通過液位計檢定裝置的檢定，由于多種因素的影響，在使用過程中也會產生不同程度的測量偏差。
如何有效地解決磁翻板液位計的誤差問題，是一個值得用戶關注的問題。本文通過模擬液位，探討了磁翻板液位計的檢定校準方法，希望用戶能注意到該儀器的檢定校準

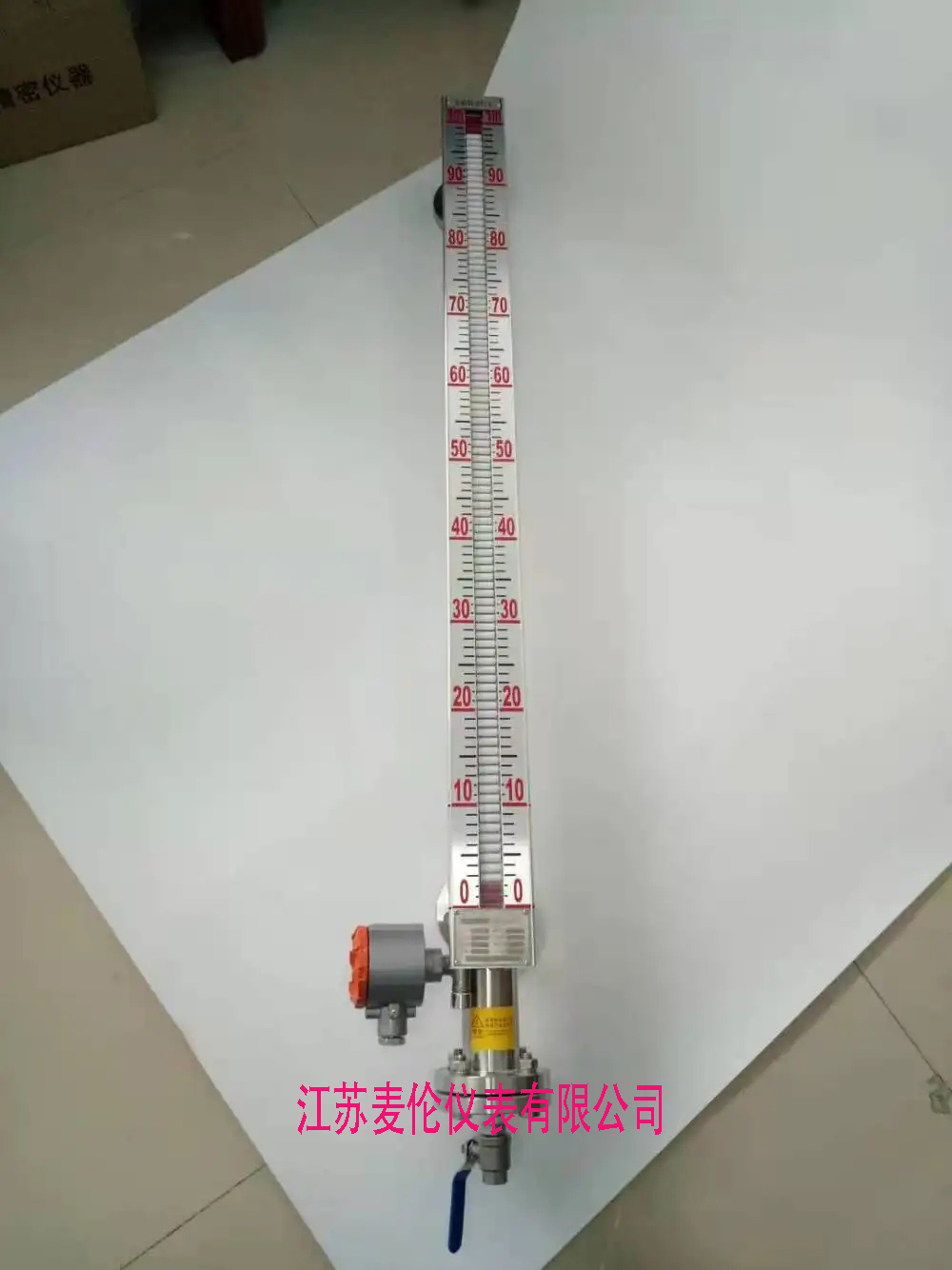

工作原理；磁翻板液位計是根據浮力和磁耦合原理設計的。磁性浮子在被測介質中的位置受浮力影響：液位的變化導致磁性浮子位置的變化。當液位上升時，磁浮子的位置上升；相反，如果液位下降，磁浮子的下部位置下降。磁浮子中的磁鋼通過磁耦合傳遞到翻板指示器，驅動彩色翻板旋轉180°，并用翻板的顏色不連續性指示被測容器的液位。
同時，磁浮子中的磁鐵和傳感器（磁彈簧開關）的作用是改變連接到電路中的元件數量（如恒定電阻），然后改變儀表電路系統的電量（如4mA～20mA電流）。通過遙測設備檢測到的電量變化反映容器內液位的變化，實現就地顯示、遠程顯示和液位聯鎖控制功能。增加其他輔助元件還可以實現液位鎖定、預警等功能
校準方法；《液位計檢定規程》指出，除型式鑒定（或樣機試驗）外，液位計的示值誤差可以用模擬液位的方法檢定，初始驗證和仲裁驗證。浮子式和浮球式液位計后續檢定和在役檢定的檢定方法如下：“浮子（浮球）可以手動移動，浮子（浮球）的位移可以用鋼尺測量為實際液位，并記錄液位計的指示進行檢定。”
對于磁性翻板液位計，由于浮子位于閥體中，不能直接接觸，因此無法直接觀察浮子的運動。如果使用標準液位計水箱檢定裝置進行檢定，應考慮法蘭的連接位置、量程等因素，磁翻板液位計可用于油和水。標準液位計水箱檢定裝置浪費資源?？紤]到磁性翻板液位計中的浮子是磁性的，使用磁鐵吸收浮子并驅動浮子移動，這樣磁鐵的移動可以直接代替浮子在體內的移動。
用鋼卷尺測量磁浮子的移動距離，模擬液位上升高度，并讀取翻轉指示器上的讀數。同時，測量遠程傳輸輸出的電信號變化，將其轉換為相應的長度變化。通過對三組數據的比較，得出了磁翻板液位計的示值誤差。該方法比標準液位計水箱檢定裝置（682682）更方便、簡便。一般情況下，（0～1）m范圍內的磁翻板液位計的精度為1.5%，即其*大允許誤差為±1.5cm。根據標準與待檢表之間的準確度要求，在檢定校準前，標準的準確度不得大于0.5%
注意事項；用此方法驗證校準的
磁性翻板液位計應為后續驗證的測量儀器，此方法不適用于初始驗證，仲裁驗證和類型識別；磁鐵吸附磁性浮子的位置應在液位計的后面，而不是在翻板指示器上，以免影響翻板指示器的讀數；磁性浮子在磁性液位計體內的初始位置通常不在閥體的下端。
當磁浮子被磁鐵吸引并移動到初始位置時，磁鐵的位置為初始位置；垂直液位計在驗證期間通常不容易操作，因此，可以通過水平放置或稍微傾斜來驗證；磁鐵應遠離電子測量設備，以免損壞電子測量設備盡管682磁翻板液位計對介質密度、測量壓力和測量環境有要求，可滿足大多數油田和船舶的相關測試要求。雖然這些儀器儀表精度低，工作原理簡單，但仍應按時送檢，以確保測試數據科學可靠，保障相關人員的人身安全。希望本文不僅能為計量工作者提供檢定校準此類儀器的方法，也能引起此類儀器用戶對此類儀器檢驗的重視
