磁翻板液位計內部結構
發布時間：2022-06-01 23:48:02
磁翻板液位計是工業生產中**使用的液位測量?jī)x器。其主要功能是實時監控容器內的液位。根據船舶上安裝位置的不同，有側裝磁翻板液位計和頂裝磁翻板液位計。可與磁力開關、干簧管遠變送器配合使用，實現對液位的遠程實時觀測和監控。相對而言，頂部安裝的磁性翻板液位計通常不安裝在側面。

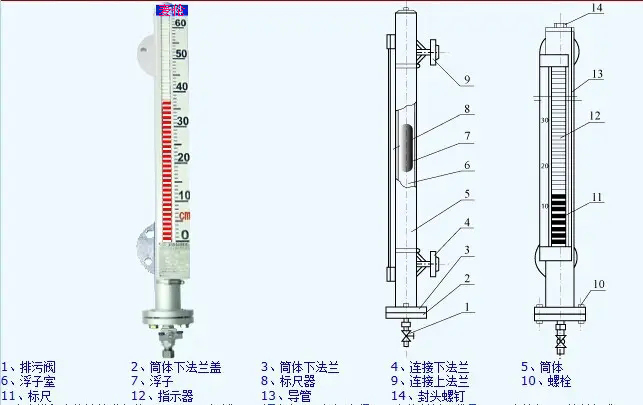

因此，為了便于儀器用戶對頂裝式磁翻板液位計有更深入的了解和理解，本文介紹了頂裝式磁翻板液位計的結構和應用，如下;頂裝式磁翻板液位計的結構組成，頂部磁性翻板液位計的結構與側裝式液位計的結構差別不大。具體來說，頂裝磁翻板液位計主要包括浮筒、殼體、顯示面板、遠程變送器等，有的還包括上下限報警。總的來說，頂裝式磁翻板液位計主要由上下兩部分
上部頂裝式磁翻板液位計為其主測量管，顯示面板安裝在主測量管的管外。通過顯示器可以一目了然地觀察到內部液位的具體情況與側裝磁性翻板液位計類似，磁性翻板（也稱為磁性翻板或標志）仍然是顯示面板的主要部件。通過磁耦合原
理，旋轉顯示面板中的翻轉以顯示液位。當液位上升時，浮子中的磁性浮子也會上升，這將驅動翻轉改變顏色。紅色和白的交界處是液體的特定位置
由于液位計呈垂直形狀，當它安裝在容器頂部時，如何使其穩定可靠成為首要任務。為了使頂裝式磁性翻板液位計更加堅固可靠，應選擇法蘭連接方式，連接部分通過法蘭下半部分;頂裝式磁性翻板液位計的下部為外殼，其中包含浮子。上部的浮子和磁性浮子通過上下連桿集成在一起。浮子會隨著液位的變化帶動磁鋼上下移動，因此液位清晰可見
頂部磁性翻板液位計的應用;頂部安裝的磁性翻板液位計在高溫、高壓和耐腐蝕等惡劣工作條件下完全適用。可以看出，它被**使用。就行業而言，頂部安裝的磁性翻板液位計可用于地下儲罐、儲罐和其他容器或油庫、食品、化工、化肥等，以適應各種被測液體的不同化學性質，我們開發生產了flap-11系列磁性翻板液位計及其自動化配套產品。
防護等級IP65、ip66ip67可選，超過國標IP54要求；配套的JSSW-11磁力開關、JSSW-21輕型磁力開關、JSreed-11干簧管遠變送器已通過防爆和本安雙重防爆認證；顯示面板和腳蹼專門加寬，大大增加了視距和視角，使刻度刻度和數字更粗更清晰，外觀美觀大氣。該液位計是一種
磁性翻板液位計，以其良好的密封性、耐腐蝕性和可靠的質量受到用戶的青睞
