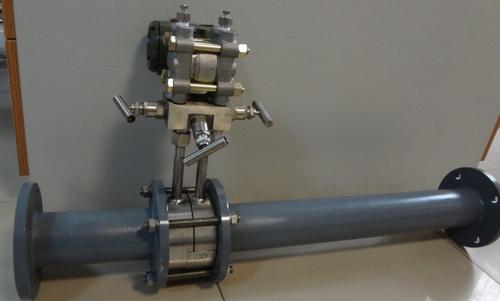

孔板流量計前后直管段
發布時間：2021-11-08 22:56:29
安裝時
孔板流量計直管段應注意的事項及要求：孔板流量計安裝在直管段時，前后預留管段越長越好。本標準為預留前3D和后5D，以保證孔板流量計在測量過程中的穩定性，防止孔板流量計在使用過程中出現異常。
對于孔板流量計的安裝，這些要求基本上可以忽略，因為安裝是*后一步。只要注意它的流動方向。安裝位置已在設計時確認。因此，孔板流量計只需注意一點，即介質的流向為差壓式流量計，具有耐高溫、耐高壓的特點。從理論上講，它可以解決幾乎所有的流量測量問題。
孔板流量計具有價格低廉、穩定性好、結構簡單等特點，目前仍**應用于石油、化工、冶金、電力等各個領域?？装辶髁坑嬛饕糜跍y量氣體、蒸汽和液體的流量。但在安裝過程中，孔板流量計對直管段有一定的要求。如果安裝不正確，將降低測量精度，甚至儀器也將無法正常工作?？装辶髁坑媽η昂笾惫芏蔚囊笫鞘裁?。
孔板流量計前后直管段的要求：
一般來說，孔板流量計前后直管段的要求是10d后5D。但當直管段不滿足要求時，也可采用5D后3D的標準。但應記住，節流件前后的直管段必須垂直，不得有肉眼可見的彎曲現象
此外，安裝節流件的直管段應光滑。如果不光滑，流量系數應乘以粗糙度修正系數。為了確保流體在節流元件前部1D處形成充分發展的湍流速度分布，并使該分布成為均勻的軸對稱形狀，直管段必須為圓形，因此，節流元件前端2D范圍的圓度要求必須非常嚴格，并具有一定的圓度指數。
雖然孔板流量計可以在前5D和3D后工作，但對測量精度有一定的影響。在安裝現場條件允許的情況下，華云儀表建議將前直管段設置為15d，后直管段預留10d，這樣可以大大減少直管段對孔板流量計測量精度的影響
總結:以上內容僅供參考。因此，在設計工藝管道時，必須記住為
孔板流量計預留足夠的安裝位置，以便獲得相對準確的流量數據。
