遠傳磁性浮子液位計選用干簧管遠傳的原理
發布時間：2021-10-07 22:47:53
磁浮子液位計是一種**應用于工業生產的液位測量?jī)x器。一般情況下，用戶可以通過紅白柱指示器在現場觀察和記錄液位。如果生產控制要求液位數據和相關設備的控制可以遠程實現，則需要配置相應的遠程傳輸裝置輸出信號。磁浮子液位計遠程變送器采用干簧片實現液位轉換。本文介紹了配有液位變送器的磁浮子液位計的遠程顯示和控制原理；首先，簡要介紹了干簧的工作原理和內部結構。
干簧（Reed Switch）又稱舌簧或磁簧開關。它是一種特殊的磁敏開關，是干簧繼電器和接近開關的主要部件。通常有兩個由軟磁性材料制成的金屬簧片觸點，在沒有磁性時斷開，有些觸點有第三個簧片作為常閉觸點。這些簧片觸點封裝在充滿惰性氣體（如氮?dú)狻⒑獾龋┗蛘婵盏牟ＡЧ苤小２ＡЧ苤衅叫蟹庋b簧片的端部重疊并彼此留有一定的間隙或接觸，形成開關的常開或常閉觸點。只要有磁鐵靠近，簧片的兩個節點就會拉在一起，使電路導電。與普通機械開關相比，干簧具有結構簡單、體積小、速度快、使用壽命長的優點；與電子開關相比，具有抗負載沖擊能力強、可靠性高的特點；干簧在磁浮子液位計中的應用磁浮子液位計的遠程傳輸。

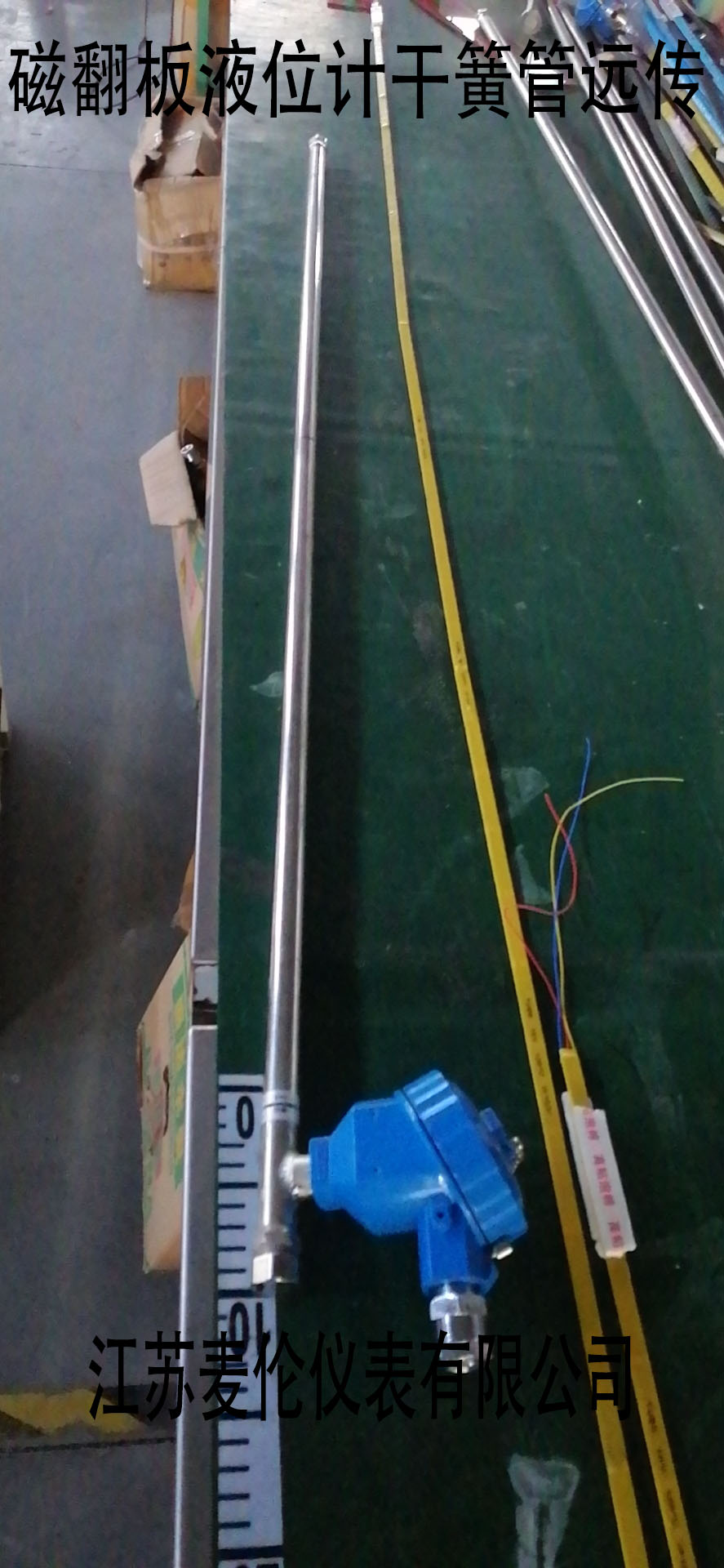

磁浮子液位計的遠傳部分由干簧實現。其結構是通過一根長度相同且靠近浮子測量管的傳輸測量管。在這種傳輸測量管中，是一排按順序排列的干簧管。隨著液位的移動，磁浮子將在相應位置觸發干簧管的動作。測量和轉換電路傳輸后，轉換成標準信號，通過相應的傳輸電纜傳輸至控制室。
磁浮子液位計簧管的使用；UHZ系列遠傳磁浮子液位計電信號的遠傳是通過基本型與液位相結合的方式實現的遠程傳輸裝置。液位遠傳裝置由ur型電阻傳感器和UB型RI轉換模塊組成。變送器的傳感器以綁扎形式固定在磁浮子液位計的主管外，與液位計處于同一磁耦合系統中。當磁浮子隨液位上下移動時，與液位對應的簧管被浮子內的磁場拉入，電阻鏈的電阻值發生變化。改變后的電阻信號通過轉換模塊轉換成雙線4~20mADC標準信號輸出。該信號可方便地與電氣儀表、顯示儀表配合使用，也可與燈柱指示配合使用，數顯、調節、報警儀表配合使用，以達到顯示、控制、報警的目的，調整和報警。
磁浮子液位計的顯著特點是液體介質與指示器完全隔離，因此在任何情況下都非常安全、可靠和耐用。各類液位計均設有液位報警和控制開關，實現液位或邊界上下限的報警、控制或聯鎖。配有靜壓液位變送器或干彈簧電阻液位變送器，液位和邊界位置信號可轉換為雙線4-20madc標準信號，實現遠程指示、檢測、記錄和控制。適用于腐蝕性介質和高工作溫度下的液位測量。結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的理想選擇。針對溫度、壓力要求較低的客戶定制，可使用本公司的PP液位計。
總結：用戶可根據工程需要配合遠程變送器，實現就地?cái)?shù)字顯示，輸出4~20mA的標準遠程電信號，以滿足記錄儀表或工業過程控制的需要。也可與磁控開關或接近開關配合使用，對液位進行監測和報警，或控制進出液設備。
